Air Marshalの機能概要と利点
無線のセキュリティ機能、Air Marshal は不正アクセス ポイントからMerakiのネットワーク保護します。
この機能概要については下記のMeraki ブログで詳細な説明とともに紹介されています。
不正アクセス ポイント | Meraki ブログ
https://meraki.cisco.com/blog/2017/09/rogue-access-point/
不正な AP を識別するために、すべてのMRは専用の「リスニング」無線を利用して RF を継続的に監視します。
このリスニング無線はMRに実装されているユーザ通信向けのアンテナではなくモニター専用のアンテナを持つモデルで実装されています。
※MR20等のモデルはモニター専用のアンテナが実装されていません
不正なSSIDの定義
不正アクセス ポイントをMerakiネットワークのMRと同じLAN 上に存在すると認識され、そのAPが ブロードキャストしているSSID を不正なSSIDとして定義しています。
封じ込めの動作
Air Marshal は「コンテインメント」と呼ばれる技術を使用します。
Meraki AP に不正な SSID が含まれている場合、次の 3 つのフレーム タイプが使用されます。
ブロードキャスト 802.11 認証解除フレーム：
AP が不正な AP になりすまし、不正なAPに接続された Meraki AP の範囲内にあるすべてのクライアントに BSSID から切断するように指示します
ターゲットを絞った 802.11 認証解除フレーム：
この場合もAP が不正な AP になりすまし、 Meraki AP は不正な SSID の BSSID の MAC を偽装し、それに関連付けられているクライアントの MAC アドレスに 802.11 認証解除を送信します。
相互にターゲットを絞った 802.11 認証解除および関連付け解除フレーム：
Meraki AP が不正な SSID に接続されていたすべてのクライアントの MAC アドレスを偽装し、各クライアントの認証解除フレームを不正なアクセス ポイントの BSSID に送信することが含まれます。
つまり、MRは不正なSSIDに接続したクライアントと、不正なSSIDをブロードキャストするAPの双方になりすまして Deauthenticationパケットを送信し接続後間も無く切断をさせます。
実際にMeraki MRの封じ込めをされた際のユーザエクスペンスとしては、
無線SSIDを選択し接続→接続成功→直後に切断 となり、何度接続してもこれを繰り返すことになります。
自動再接続が有効な場合は延々とこれを繰り返します。
Air Marshalの検知対象と除外対象
検知対象は不正なSSIDであり、定義は上記で記載されている通りです。
他ベンダーのAPが同一LAN上に存在した場合には、不正なSSIDとして検知されることが期待されます。
MerakiMRは同じネットワーク内のMRは検知しませんが、同じオーガナイゼーション内の別ネットワークのMRを不正なSSIDとして検知し封じ込めをしてしまう場合があります。
※ダッシュボード上ではこの検知結果が表示されません

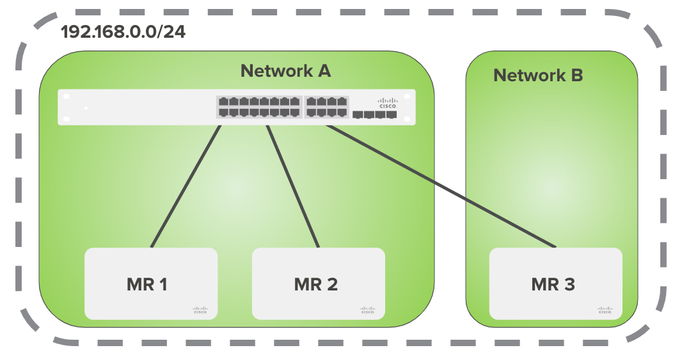

下記の図のように同じサブネットで、異なるMerakiダッシュボードネットワークで管理している場合が該当します。
MRは同じネットワーク内のMRのMACアドレス情報をAir Marshalの検知範囲から除外するホワイトリストとして保持していますが、
他のダッシュボードネットワークのMRについては保持していません。
これにより、同じサブネットで管理されている別のダッシュボードネットワークのMRが不正なSSIDの定義に一致するため、これを封じ込めてしまうという状態に陥ります。
※繰り返しますが、ダッシュボード上ではこの検知結果が表示されません
MR1とMR2はMR3を不正なSSIDとして検知し、MR3はMR1とMR2を不正なSSIDとして検知し、互いに封じ込めを行なってしまいます。
Meraki MR同士で封じ込め事象の回避策
上記のため、同じサブネットが異なるダッシュボードネットワークで使用されている場合、MR同士でAirMarshalの封じ込めを行ってしまいますので、ダッシュボードボードネットワークを跨ぐ場合にはAirMarshalのSSIDをSSID Allow listに追加いただくか、
ダッシュボードネットワークごとにサブネットを分ける必要があります。
ファームウェア管理のベストプラクティス

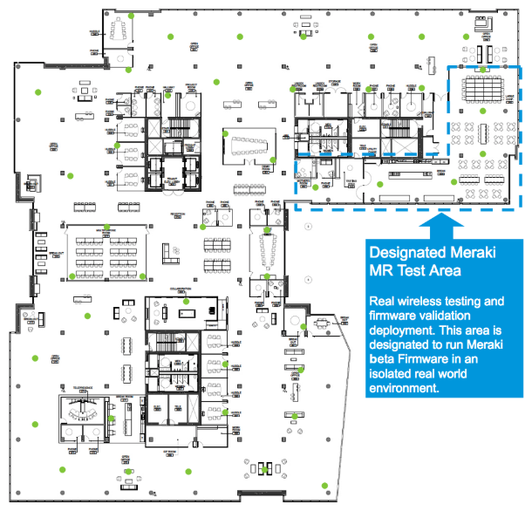

同一サブネットの一部のMRのみファームウェアの検証エリアを設ける場合があります。
これはファームウェア管理のベストプラクティスで紹介されているファームウェア検証のモデルケースであります。
この場合、同じサブネット内のゲストエリアのMRを検証エリア用のネットワークとして設けてファームウェア検証を行うケースがありますが、この状態でAirMarshalを有効にしますと、上記のため社内エリア用のMRとゲストエリア用のMRが封じ込めし合うことになります。
ゲストエリア用にゲストサブネットを設けていただくなど、上記の回避策を講じていただく必要があります。
「DIRECT-（文字列）」という名前が付いたSSIDが大量に表示されることがある
Windowsなどでは近距離共有機能に無線を使用する場合があります。
「DIRECT-（文字列）」という名前が付いたSSIDでブロードキャストされることがあります。
該当のWindowsPCが有線LAN/無線LANに接続している状態でこのSSIDをブロードキャストすると、不正なSSIDの定義に一致するためにAirMarshalによって検知されることがあります。
このSSIDはWindowsのワイヤレス サブディスプレイ機能が有効な場合に、

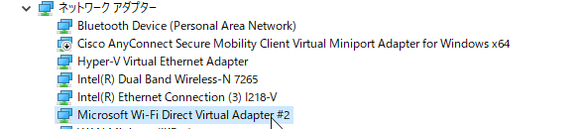

プロジェクション用に「Microsoft Wi-Fi Direct Virtual Adapter」がWindowsに追加されることでこのSSIDが送信されるようです。
PC の「Windows の設定」を開き、システム＞この PC へのプロジェクション ページから「常にオフ」に設定することで無効にすることができます。
参考URLリンク
不正アクセス ポイント | Meraki ブログ
https://meraki.cisco.com/blog/2017/09/rogue-access-point/
エアマーシャル - Cisco Meraki ドキュメント
https://documentation.meraki.com/MR/Monitoring_and_Reporting/Air_Marshal
