はじめに

MX では、任意の宛先に対して、ICMP のテスト結果に基づいた、Uplink Statistics(遅延、損失データ) を取得することが可能になります。
デフォルトでは、8.8.8.8 向けの宛先に対してのテストを行い、これらの統計情報の出力を行っております。

この機能を応用することで回線側の調査やMX に直接接続されたアップリンクの監視を行うために役立てることができます。

本記事では、こちらの機能の活用方法について記載しております。

Meraki では、直接接続されたアップリンクを監視するために、MX のデフォルトゲートウェイをこちらのリストに含めることを推奨しております。

制限事項
- VPN トンネル越しのプライベートアドレスを宛先にすることはできません。

- MX のWAN インターフェースから到達可能でなければなりません。
- 宛先デバイスがICMP トラフィックに応答しなければなりません。
- ホスト名/FQDN はサポートされていません。

設定ページ

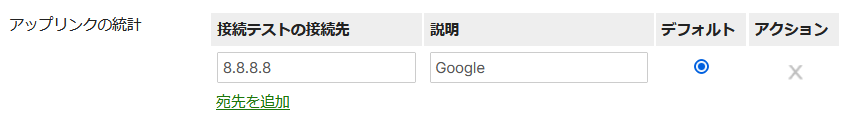

- セキュリティ&SD-WAN > SD-WAN & トラフィックシェーピング > アップリンクの統計

確認ページ

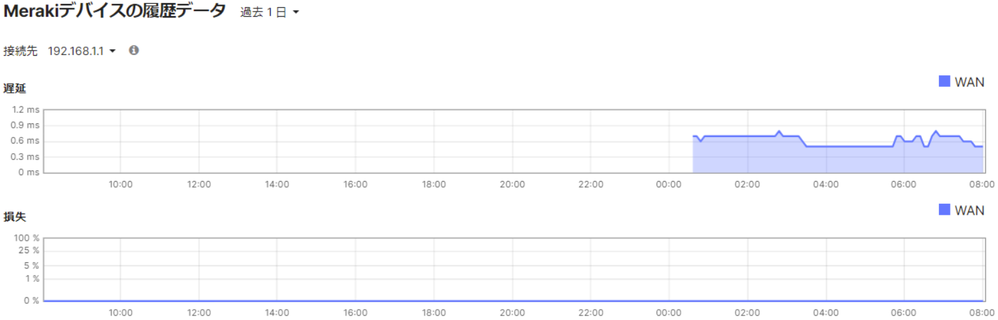

- セキュリティ&SD-WAN > アプライアンスステータス > アップリンクタブ > Merakiデバイスの履歴データ

前述の通りにMeraki では、直接接続されたアップリンクを監視するために、MX のデフォルトゲートウェイをこちらのリストに含めることを推奨しております。

例えば、アップリンクに回線貸与のルーターが存在する場合、デフォルトの8.8.8.8 のみの監視の場合では、

回線側に問題があったのか、ネクストホップのルーターに問題があったのか判断がつかない場合があります。

このリストにデフォルトゲートウェイの宛先を含めることでこの判断における情報を得られる可能性が上がります。

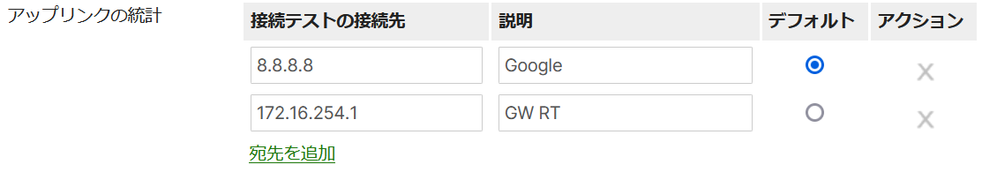

デモでは、8.8.8.8 宛てとMX のデフォルトゲートウェイ宛てに対してテストを実施します。

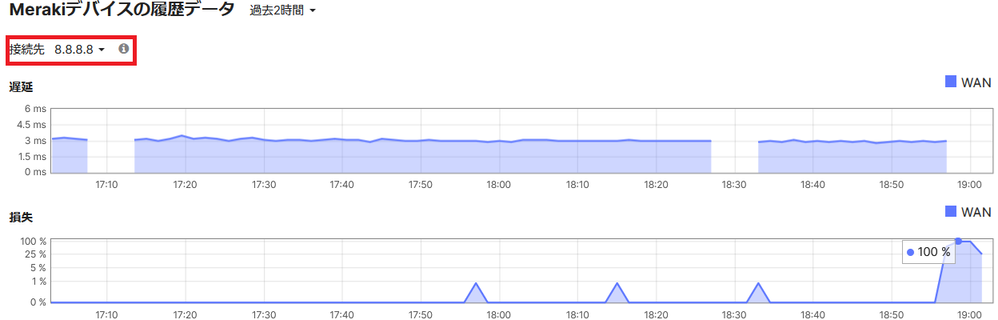

以下の例では、8.8.8.8 宛ての統計では、100% のロスを報告しております。

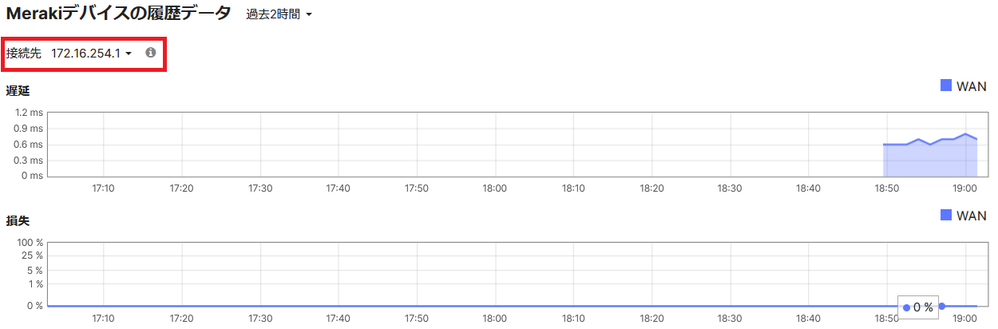

一方で、この同じ時刻に、MX のデフォルトゲートウェイ宛ての統計では、0% のロスを報告しております。

この結果から、アップリンクのルーターのWAN 側に問題が発生していた可能性があることが判断可能となります。

※デモでは、アップリンクのルーターのWAN インターフェースを切断して100% を再現しております。

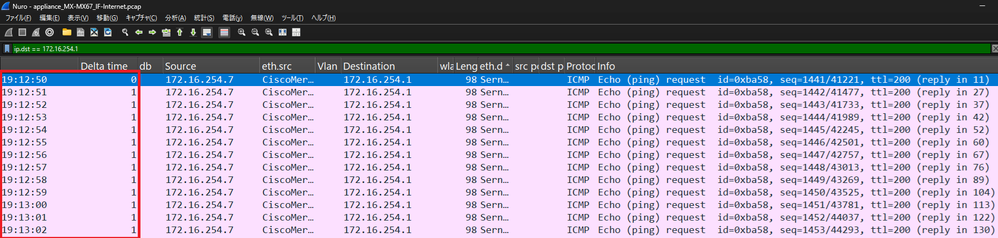

また、MX のInternet ポートでパケットキャプチャの取得を行うことでこの通信を確認することができますが、

宛先に対しては1秒に1発のICMP が送信されていることが確認できます。
